智能流量调度器

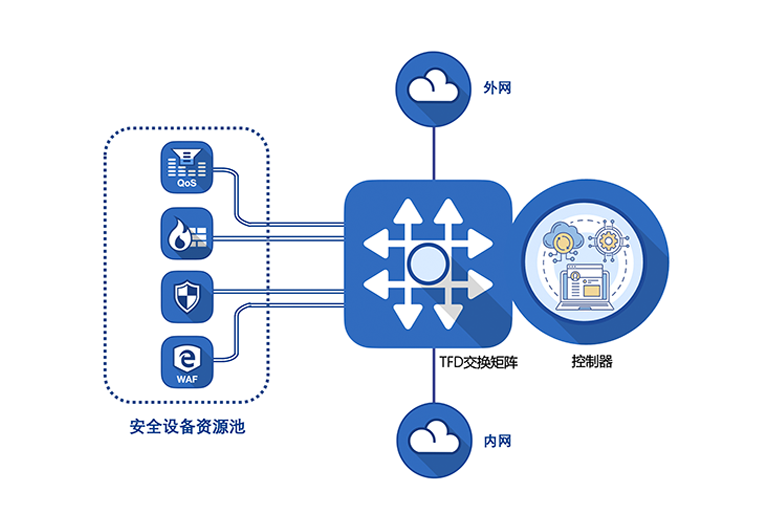

创网TFD系列智能流量调度器主要应⽤于网络边界场景,将传统组网⽅式“由串改并”,即物理旁挂、逻辑串接,形成安全设备资源池,实现流量调度和流量编排等智能服务链功能。
创网TFD系列智能流量调度器为边界网络带来轻量化、扁平化的全新架构,提⾼了边界网络的灵活性和可靠性,解决了传统网络边界普遍存在的单点故障、性能瓶颈、灵活性差、运维复杂等问题。

产品特性

  • 流量编排

    安全设备“由串改并”旁挂部署,形成安全设备资源池,可根据L2-L4层多维度进⾏流量编排,为边界运维管理提供了巨⼤的弹性,实现边界⽹络轻量化、扁平化。
  • 流量负载均衡

    可⽀持不同品牌的同类安全设备(例如防⽕墙)实现多活HA,解耦边界⽹络的设备品牌绑定;可混⽤新⽼设备,有效帮助客户降低投资。
  • ⼀键上下线

    提供安全设备⼀键上下线功能,⽹络扩容、设备升级、业务变更等带来的设备上线、下线均⽆需断⽹, 实现了⾼效且简单的边界运维管理。
  • 健康监控

    实时监控安全设备的链路状态、流量转发等运⾏情况,⼀旦发现安全节点故障,⽴即⾃动旁路故障节点,实现⽆⼈值守但确保通畅的边界⽹络。
  • 网络边界可视化

    边界网络逻辑拓扑展现,可实时查看出⼝网络总体吞吐量及各安全节点吞吐量和运行状态,并提供历史报表及各种日志以供追溯。
  • 友好的管理界面

    全图形化界⾯管理,提供各种⼀键切换开关,可通过拖拽的⽅式进⾏⽹络拓扑调整,极⼤的降低了边界⽹络运维的难度,提升了⽹络管理⼈员的⼯作效率。
  • 典型应用

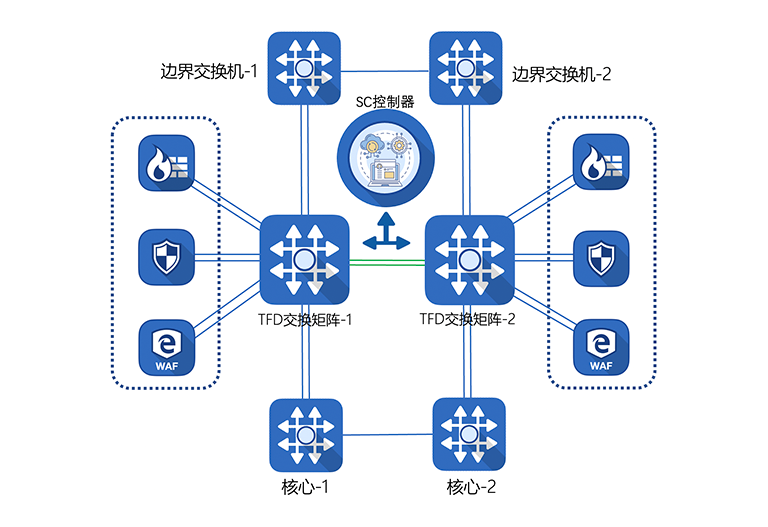

    智能服务链HA部署模式

    对边界⽹络的可靠性要求 ⾮常⾼的⽤户可使⽤双机模式的 智能流量调度器。⽤户可选择使 ⽤SC系列控制器与TFD软件, 配合两台SX系列交换矩阵,构 成⾼可靠性的双机(SX系列交 换矩阵)模式的流量编排(服务 链)解决⽅案。若⽤户还有进⼀ 步的可靠性的要求,还可在此基 础上配置创⽹外置BYPASS来确 保边界⽹络永不断线。

    智能服务链单机部署模式

    TFD系列智能流量调度⼀体机可被部署在任何的⽹络边界,提供1-100G的流量编排(服 务链)解决⽅案。通过使⽤智能流量调度⼀体机,传统的⽹络边界可以很容易进⾏改造,将 传统组⽹⽅式“由串改并”,即物理旁挂,逻辑串接的⽅式,形成安全设备资源池,为边界⽹ 络带来轻量化、扁平化的全新架构。

    解决方案

    相关案例

    技术参数



    TFD软件TFD-1000
    TFD-3000TFD-5000
    吞吐与带宽服务链带宽bps1G-10G10G-40G40G-100G
    交换容量bps440G
    880G2.4T
    流量编排与调度安全设备资源池⽀持跨⼚商的安全设备资源池
    流量编排策略可根据L2-L4层多维度进⾏流量编排
    HA⾼可⽤性⽀持不同品牌的同类安全设备(例如防⽕墙)实现多活HA
    流量负载均衡⽀持源进源出,可根据设备性能进⾏基于权重的智能流量负载均衡
    健康检查
    健康检查类型控制器健康检查、交换矩阵健康检查、安全设备健康检查
    健康检查⽅式接口状态、安全节点PING检查、转发丢包检查、主动探测报⽂检查
    自动下线动下线故障安全设备节点,可自动旁路故障的交换矩阵
    外置BypassBypass控制器⽀持通过外置Bypass控制单元管理外置Bypass
    ⾃动Bypass交换矩阵等故障可根据用户设置切换外置Bypass
    快捷操作
    ⼀键上下线⽀持安全设备⼀键上下线,⽀持服务链⼀键上下线
    ⼀键断网或直通⽀持⼀键断网,⽀持⼀键流量直通
    ⼀键Bypass
    ⽀持⼀键切换外置Bypass状态
    网络边界可视化网络边界拓扑⾃动⽣成网络边界逻辑拓扑,可实时展现安全设备吞吐量及状态信息
    可视化报表网络边界总吞吐量,安全节点吞吐量等,⽀持实时报表和历史报表
    事件与⽇志可记录安全节点上下线等运维⽇志
    安全与管理
    本地和远程管理

    ⽀持图形化界⾯管理 (HTTP/HTTPs)

     ⽀持命令⾏管理 (Console / SSH)

    事件通告可通过SYSLOG发送

    安全及权限管理

    ⽀持多⽤户、多⻆⾊分权管理

    ⽀持密码强度管理、登录失败验证码保护、多次登录失败账号锁定

    网络接⼝
    1000BaseT
    24
    10G8244
    40G220
    100G4
    物理参数
    外形尺寸4.36x44x24cm4.36x44x37cm4.36x44x40cm
    重量
    约4kg5.95kg8.3kg
    管理接口MGMT10/100/1000Base-T带外管理口
    CONSOLERJ45 类型CONSOLE
    电气参数电源1个2个(1+1备份)2个(1+1备份)
    风扇3个(N+1备份)3个(N+1备份)4个(N+1备份)
    典型/最⼤功耗52W/55W53W/59W120W/160W
