交换矩阵

创网SX系列交换矩阵作为创⽹智能流量调度器与智能⽹络分流器的转发层,提供了全端⼝线速的报⽂转发能⼒,全⾯⽀持OpenFlow 1.3及以上协议,其强⼤的全 字段匹配能⼒和丰富灵活的报⽂编辑能⼒,为各种智能⽹络控制场景顺利落地提供了有⼒⽀撑。 配合创⽹SC系列控制器平台及创⽹智能流量调度平台软件,可以在SX系列交换矩阵上提供流量编排(服务链)服务;配合创⽹SC系列控制器平台及创⽹智能⽹络分流平台软件,可以在SX系列交换矩阵上提供⽹络分流器(TAP/NPB)功能。

产品特性

  • OpenFlow⽀持

    ⽀持OpenFlow 1.3.x/1.4.x版本; ⽀持L2到L4完整匹配域,包括源MAC地址、⽬的 MAC地址、以太类型、VLAN-VID、VLAN-PCP、3 层协议类型、源IP地址、⽬的IP地址、4层协议类型、源端⼝、⽬的端⼝等;⽀持OpenFlow掩码的IPv4/IPv6地址匹配;
  • Hybrid模式

    ⽀持Hybrid模式(混杂模式),报⽂可配置优先通过 OpenFlow处理,OpenFlow流⽔线可指定某些报⽂再次进⼊交换机传统协议栈。Hybrid模式⽀持MAC学习、⽀ 持基于MAC表的转发,⽀持基于VLAN的转发。
  • 链路聚合

    ⽀持链路聚合⼦接⼝,⽀持⾃定义链路聚合负载分担⽅式:源MAC地址、⽬的MAC地址、源IP地址、⽬的IP地址、IP协议类型、源四层端⼝、⽬的四层端⼝。
  • 安全与管理

    带外⼝管理与配置,⽀持Console/Telnet/SSH/SNMP 管理,分级的⽤户权限管理及分级别的命令,⽀持ACL过滤Telnet/SSH的登录接⼊,⽀持IP/MAC过滤。
  • 典型应用

    SX系列交换矩阵

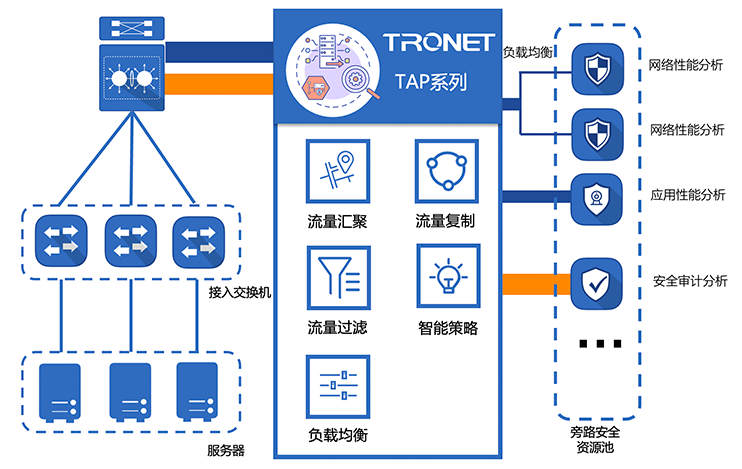

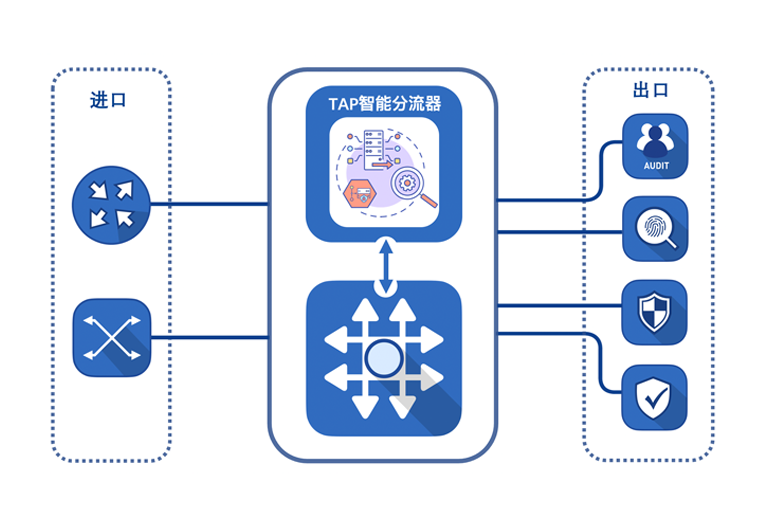

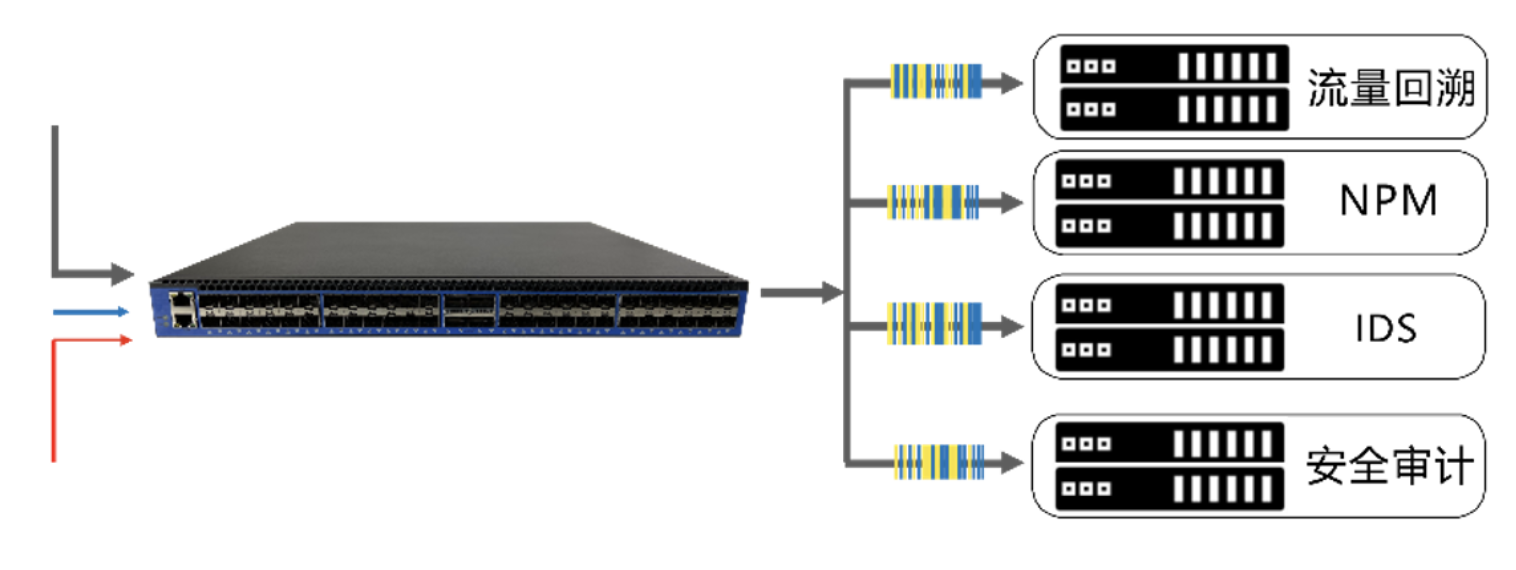

    SX系列交换矩阵可配合SC系列控制器平台及创⽹智能⽹络应⽤软件使⽤,提供流量编排(服 务链)及⽹络分流器等功能: SC系列控制器平台 + 创⽹TFD软件 + SX系列交换矩阵,提供流量编排(服务链)功能 SC系列控制器平台 + 创⽹NPB软件 + SX系列交换矩阵,提供⽹络分流器(TAP/NPB)功能 SX系列交换矩阵采⽤国产交换芯⽚,最⾼提供100G端⼝能⼒,所有端⼝都能线速转发 报⽂,延迟低于1微秒,⽀持IPv4/IPv6双栈,符合IPv6⽹络的要求。

    解决方案

    相关案例

    技术参数



    SX-48T4SX-1824SX-2402SX-4806
    OpenFlow版本1.3 及以上1.3 及以上1.3 及以上1.3 及以上
    流表数
    (标准/IPv6
    3500/11503500/11503500/11504000/1300
    流表⽀持⽀持L2到L4完整匹配域,包括源MAC地址、⽬的MAC地址、以太类型、VLAN-VID、VLAN-PCP、3层协议类型、源IP地址、⽬的IP地址、4层协议类型、源端⼝、⽬的端⼝等;

    ⽀持OpenFlow掩码的IPv4/IPv6地址匹配;

    ⽀持OpenFlow掩码的VLAN-VID匹配,⽀持修改VLAN-VID和VLAN-PCP;

    ⽀持OpenFlow掩码的VxLAN Tunnel ID的匹配,⽀持修改VxLAN Tunnel ID;

    ⽀持QinQ内外层匹配、⽀持外层VLAN-VID的修改、⽀持两层VLAN标签的剥离;

    ⽀持ARP报⽂的匹配及修改;

    ⽀持同时连接多台OpenFlow控制器;

    ⽀持Group(All/Select/Indirect/Fast Failover);

    Hybrid模式Hybrid模式(混杂模式)

    ⽀持Hybrid模式(混杂模式);

    ⽀持MAC学习,⽀持基于MAC表的转发;

    ⽀持基于VLAN的转发;

    链路聚合链路聚合⽅式

    ⽀持链路聚合⼦接⼝;

     ⽀持静态链路聚合;

    ⽀持动态链路聚合;

    负载分担类型源MAC地址、⽬的MAC地址、源IP地址、⽬的IP地址、IP协议类型、源四层协议端⼝、⽬的四层协议端⼝;
    安全与管理管理⽅式

    ⽀持带外管理;

    ⽀持Console、Telnet、SSH v1/v2远程管理;

    ⽀持SNMP;

    安全控制

    ⽀持分级的⽤户权限管理及分级别的命令;

    ⽀持ACL过滤Telnet/SSH的登录接⼊;

    ⽀持IP/MAC过滤;

    设备性能交换容量 bps176G208G640G1.44T
    包转发率 pps130M160M476M1071M
    ⽹络接⼝1000BaseT4824
    SFP+接口482448
    QSFP+接口26
    QSFP28
    物理参数外形尺⼨4.36x44x37cm4.36x44x37cm4.36x44x37cm4.36x44x40cm
    重量5.1kg6.1kg5.95kg8.3kg
    管理接⼝MGMT⼀个RJ45 带外管理接⼝,位于前⾯板左侧
    CONSOLE⼀个RJ45 类型接⼝,位于前⾯板左侧
    电⽓参数电源2个(1+1备份)1个2个(1+1备份)2个(1+1备份)
    ⻛扇3个(N+1备份)3个(N+1备份)3个(N+1备份)4个(N+1备份)
    典型/最⼤功耗52W/55W52W/55W53W/59W150W/190W




    SX-5848SX-5420SX-6320
    OpenFlow版本1.3 及以上1.3 及以上1.3 及以上
    流表数
    (标准/IPv6
    8000/40004000/13008000/4000
    流表⽀持⽀持L2到L4完整匹配域,包括源MAC地址、⽬的MAC地址、以太类型、VLAN-VID、VLAN-PCP、3层协议类型、源IP地址、⽬的IP地址、4层协议类型、源端⼝、⽬的端⼝等;

    ⽀持OpenFlow掩码的IPv4/IPv6地址匹配;

    ⽀持OpenFlow掩码的VLAN-VID匹配,⽀持修改VLAN-VID和VLAN-PCP;

    ⽀持OpenFlow掩码的VxLAN Tunnel ID的匹配,⽀持修改VxLAN Tunnel ID;

    ⽀持QinQ内外层匹配、⽀持外层VLAN-VID的修改、⽀持两层VLAN标签的剥离;

    ⽀持ARP报⽂的匹配及修改;

    ⽀持同时连接多台OpenFlow控制器;

    ⽀持Group(All/Select/Indirect/Fast Failover);

    Hybrid模式Hybrid模式(混杂模式)

    ⽀持Hybrid模式(混杂模式);

    ⽀持MAC学习,⽀持基于MAC表的转发;

    ⽀持基于VLAN的转发;

    链路聚合链路聚合⽅式

    ⽀持链路聚合⼦接⼝;

     ⽀持静态链路聚合;

    ⽀持动态链路聚合;

    负载分担类型源MAC地址、⽬的MAC地址、源IP地址、⽬的IP地址、IP协议类型、源四层协议端⼝、⽬的四层协议端⼝;
    安全与管理管理⽅式

    ⽀持带外管理;

    ⽀持Console、Telnet、SSH v1/v2远程管理;

    ⽀持SNMP;

    安全控制

    ⽀持分级的⽤户权限管理及分级别的命令;

    ⽀持ACL过滤Telnet/SSH的登录接⼊;

    ⽀持IP/MAC过滤;

    设备性能交换容量 bps2.56T2.4T6.4T
    包转发率 pps1.9G1.78G4.76G
    ⽹络接⼝1000BaseT
    SFP+接口484
    QSFP+接口20
    QSFP288432
    物理参数外形尺⼨4.4x44.2x42.25cm4.36x44x47cm4.36x44x48cm
    重量9.2kg8.3kg9.2kg
    管理接⼝MGMT⼀个RJ45 带外管理接⼝,位于前⾯板左侧
    CONSOLE⼀个RJ45 类型接⼝,位于前⾯板左侧
    电⽓参数电源2个(1+1备份)2个(1+1备份)2个(1+1备份)
    ⻛扇4个(N+1备份)4个(N+1备份)4个(N+1备份)
    典型/最⼤功耗140W/160W120W/160W184W/224W
